电路接线是家装过程中不可或缺的重要部分,一般电工可能500元一天,着实太贵,其实家装的电路比较容易,只要简单的回路而已,只要简单的学习就可以自己操作了,分省个3000块钱不是问题!
1.照明就是基本的一个回路而已,如图所示,开关和灯安装即可
2.这个其实是多个照明回路共用了一个多控开关,每个开关都单独控制一个回路而已

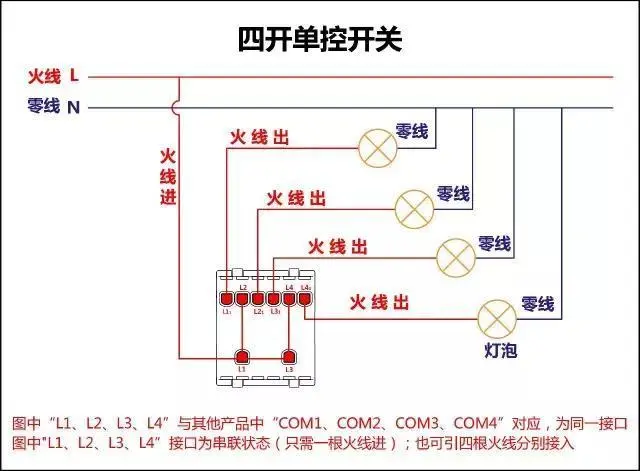

3.这种四联的在卫生间的集成照明、灯暖以、二、换气中非常常见!
4.如图所示是一个带开关控制的插座,就比平常插座多了一个开关,将开关串联进火线中即可
5、这是一个开关集成插座的功能,其实只是插座是插座,开关是开关,集成在一个部件上而已
6,这就是平时用在楼梯和卧室双控的开关接线图,具体原理就是不知两根单独的线在两个开关之间,电路只能通过其中一个走通即可实现双控的功能!
7、这是一个3单孔开关,分开看就好了
8、这个多一个 4个弹孔开关而已
9、开关和插座集成,功能不干扰
10、这是一个3开双控开关,做单控功能而已
11、这个复杂点,看下面的电路图,基本家里用不到的,可以先学习
